4F单管单线电路改造施工现场

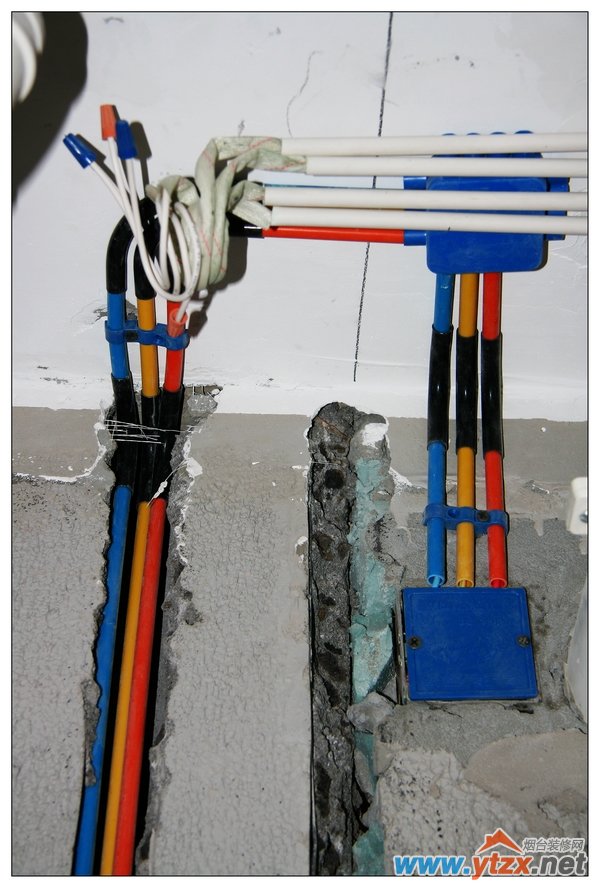

单管单线电路改造施工现场

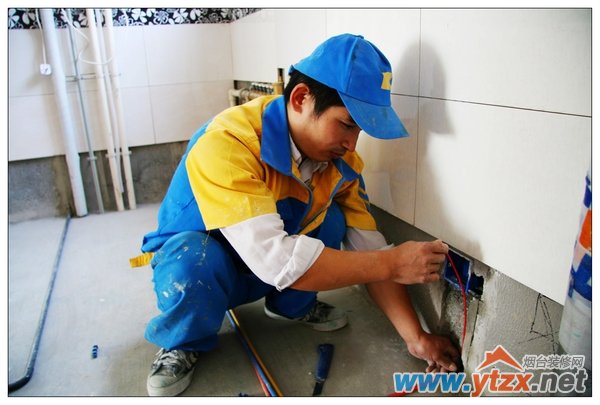

单管单线电路改造施工现场

单管单线电路改造施工现场

         电路施工工艺：
         按设计要求放线→电路预算→开凿暗槽和穿墙孔洞→水管量尺下料→管路支托架安装→水管预装→  正式安装固定→试水、打压
         1电路施工对预计进行电路改造的线路进行弹线确认。
         2弹线确认完后签水电确认单，预算出电路（强弱电）改造费用，客户签字确认。
         3电路改造方案确认后用云石机沿线进行开槽。
         4电路施工完毕后进行绝缘电阻值摇测记录。
         5电路管线固定每隔40cm加一个卡子，弯头两侧100mm至150mm固定一个卡子。
         6电路线头连接统一使用接线端子连接。
         7吊顶内照明的灯头线必须使用阻燃软管。
         8所有外露线头统一使用电线保护帽进行保护以防触电。
         （一）、4F的解释（4个有效防止）：
         1）、开槽浅，有效防止切断钢筋家装工程电路施工属二次改造工程，电路施工中应尽可能减少对建筑主体结构的破坏，阔达专有的单管单线制配管敷设施工工艺，由于单管管径小，各项线路并列敷设，墙面开槽浅，有效防止切断墙体主体结构钢筋的风险，解决了业内家装电路改造中最大的难题，同时也解决了护套线直埋，很难抽线、换线的难题。
          2）、单管单线制施工工艺，每管只穿一根导线，有效防止管内导线间短路，并有效避免管线内导线有结头、扭曲或死结的情况发生。

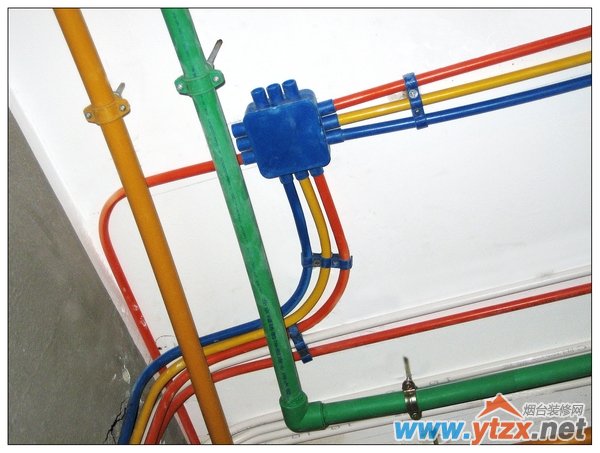

          3）、管线同色识别，防止相线接驳错误；阔达研制专有的PVC阻燃线管，其线管红色为相线，蓝色为零线，黄色为地线，白色为开关回路支线。管线同色识别有效防止接驳错误。红色为相线：
         （二）、创新型的施工工艺：
         家装电路施工改造4F级单管单线制敷设工艺，是阔达企业首创的家装电路改造中的高级施工工艺和最新施工方法。
         （三）、节约型的施工工艺：
         由于单管单线制敷设工艺不论是PVC阻燃管还是镀锌线管，其口径小，管径细，可节省原材料，造价低，价格更合理。
         （四）、直观效果好：
         有利于消费者直接检查，由于4F级单管单线制敷设工艺的线管本身具备顔色识别功能，便于消费者直接检查，同时阔达专有技术研制蓝色PVC阻燃线盒、分线盒的各项支线出口分别配有各项线路固封标识，分别以“+”、“-”“=”“G”标识表示相线、零线、地线、开关回路支线，有益于今后电线线路的检修、维修。
